GNS3 덤프뜨는방법
1. 폴더째로 압축 ( 해당 프로젝트를 닫은 상태로. 연 상태에서는 크기가 커짐 )
2. Export portable project
ExportProjectWorker thread stopping with an error: Project must be stopped in order to export it
Project must be stopped in order to export it
=> 활성화 상태로 Export 하면 에러메시지 나오고 0바이트가 되므로 정지시켜놓고 Export
Export한 파일은 Import 하여 불러들인다
압축했던 파일도 GNS3에서 Open하면 잘 열림

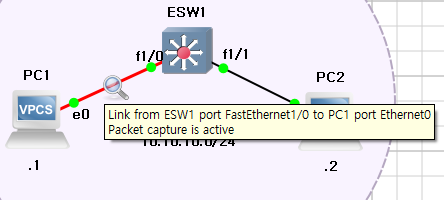

선 위에 마우스를 올리면 빨간색으로 표시되는데, 이 때 마우스 오른쪽 버튼을 누르면
드롭다운이 나타나고 Start capture를 눌러 와이어샤크 실행
이 상태에서 ping을 실행하면, 와이어샤크에 ping 패킷이 덤프된다
PC1, PC2 더블클릭하여 터미널에서 각 IP와 게이트웨이 셋팅
라우터 더블클릭하여 게이트웨이 셋팅
| conf t int fa0/0 ip add 10.10.10.253 255.255.255.0 no sh int fa0/1 ip add 10.10.20.253 255.255.255.0 no sh end |
* 서킷 트레이서와 다른 점
R1# sh run int fa0/0
R1# sh run int fa0/1
=> fa0/0과 fa0/1을 활성화 해줄 수 있다
라우터는 c3745
스위치는 EtherSwtich router 사용
( 둘 다 c3745-adventerprisek9_ivs-mz.124-15.T14.image 를 IOS routers에 New 하여 사용함 )
초경량 슬리타즈 SliTaz 리눅스 설치
http://mirror.slitaz.org/iso/4.0/slitaz-4.0-base.iso
version은 Other Linux 2.6.x kernel
Edit 편집하여 Hard Disk 삭제후 다시 Add
기본 설정이 SCSI로 되어 있는데 너무 작아서인지 인식하지 못하므로 IDE로 설정
기본 아이디 root, 비밀번호 root
fdisk /dev/hda 명령어를 사용하면 이런 화면이 나오는데 n 입력
p 입력
1 입력
엔터
엔터
p
w 입력
tazinst new /var/lib/tazinst.conf
new 키워드로 파일 만들고
vi /var/lib/tazinst.conf
요렇게 수정
install 한다
ifconfig로 ip 주소 확인하고
/etc/init.d/dropbear start
vi /etc/rcS.conf 에서 dropbear 추가한 뒤 저장하고 reboot
종료하고 폴더를 압축하여 백업한다.
슬리타즈 GUI 모드 설치
http://mirror.slitaz.org/iso/4.0/slitaz-4.0.iso
설치과정은 동일
GUI 모드여서 그런가 UI가 나온다
왼쪽 상단 도구 아이콘을 클릭하면 계정정보가 필요한데 초기 설정은 root root 이다
Install > Install SliTaz > Execute Gparted
창이 뜨면 Device > Create Partition Table
unallocated 선택하고 Partition > New > File System: ext4 선택하고 Add 한 상태.
경고창 나와도 Apply
close
Gpartited > quit
LiveCD 선택
/dev/hda1 선택
체크하고 ext4 선택
유저 비밀번호 설정
install Grub bootloader 체크하고
Proceed to SliTaz installation
완료되면 reboot
언어(language)는 en_US English
키보드(keymap)은 us Type qwerty
터미널에서 vi /etc/rcS.conf 열어서 dropbear 추가
ping 8.8.8.8 -c 4로 통신확인하고 종료
이후 폴더를 압축하여 백업한다.
GNS3에 슬리타즈 리눅스 붙이기
기존에 있던 모든 인터페이스 삭제
가독성 높게 vm 심볼로 교체함. 안해도됨
vm웨어실행시
붙일 슬리타즈 리눅스의 Network Adapter를 선택했던 VMnet1 로 설정하고 부팅
ifconfig로 확인하면
1은 10.10.11.129
2는 10.10.12.128
conf t
int fa0/0
ip add 10.10.11.253 255.255.255.0
no sh
do sh run int fa0/0
int fa0/1
ip add 10.10.12.253 255.255.255.0
no sh
do sh run int fa0/1
end
라우터에도 11.253과 12.253으로 셋팅
근데 12.253으로 ping이 안됨... 왜지
아래는 슬리타즈 압축한 것
